Шина PCI как ось "Север — Юг" в PC


Рис. 6

Слоты расширения

Шина PCI представляет собой мощное средство взаимодействия различных компонентов PC, как расположенных внутри системного блока, так и находящихся за его пределами. Intel воспользовалась этим преимуществом, чтобы разделить различные функции, возложенные на чипсет материнской платы, на две группы. Она интегрировала одну группу функций в микросхему, назвав ее Northbridge (Северный мост). Другая группа функций была интегрирована (фирмой Intel и некоторыми из ее конкурентов) в микросхему под названием Southbridge (Южный мост). Эти микросхемы соединяются шиной PCI. Данное соединение (и многое другое) показано на рис.

Тщательный анализ, этого рисунка поможет вам глубже понять архитектуру современных PC. На этом рисунке показано, что наш гипотетический, современный PC (который может: быть как настольным компьютером, так и

23.Микросхема Southbridge

24.IDE, FDD и другие порты

25.Микросхема Northbridge Интерфейс CPU-PCI

26.32 Кбита 33 МГц; 27.64 Кбита; 66 МГц

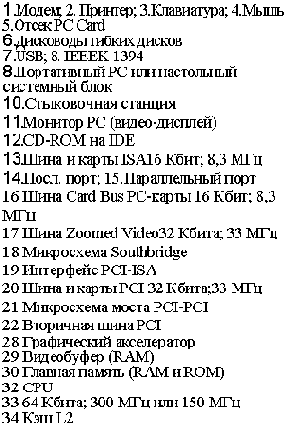

Подпись: 1.Модем; 2. Принтер; 3.Клавиатура; 4.Мышь</p></div>
<p>5.Отсек PC Card</p>
<p>6.<div style=

лэптопом) соединен со "стыковочной" станцией. Смысл такой организации в том, чтобы компьютер сохранял работоспособность при отключении от этой стыковочной станции, но при подключении к ней его возможности существенно возрастали бы. Приведем подробное описание каждого устройства, изображенного на этом рисунке, начав с описания микросхемы Northbridge и новейшего способа подключения видеоподсистемы к центральному процессору.

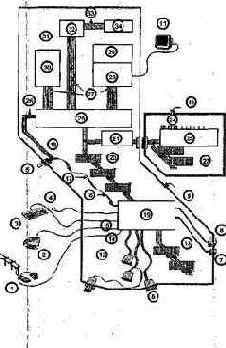

Рис. 7. Архитектура PC

Во всех современных PC соединение: центрального процессора с оперативной памятью осуществляется через более быструю и более широкую шину данных, чем это может быть обеспечено при использовании для этого соединения шины PCI. Эта быстрая шина называется внутренней (system) или главной (host) шиной. Центральный процессор не может непосредственно подключаться к модулям памяти. Для этого, по крайней мере, необходимо использование буферов и декодеров адресов памяти.
